VT – VTR

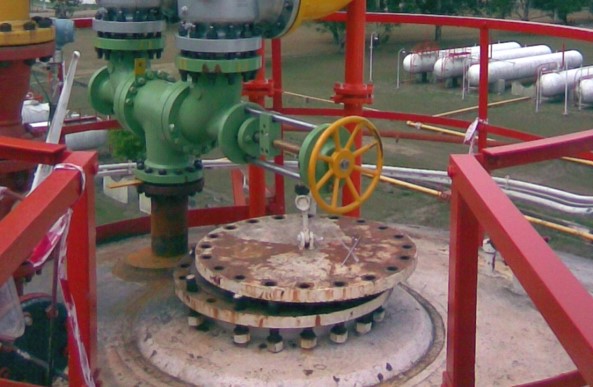

Válvula de tres vías, de pasaje total, diseñada para realizar la conmutación entre dos válvulas de seguridad con una caída de presión menor al 3% de la presión de apertura, según lo establece la Norma API 520.

INSPECCIÓN

CAPACIDAD

MATERIALES

INSPECCIÓN

CAPACIDAD

MATERIALES

Inspección

Para acceder a los internos de la válvula de transferencia, se deben retirar los codos que terminan en las válvulas de seguridad. De esta manera se puede verificar el estado de asientos y obturadores que permiten y obstruyen el paso del fluido a las válvulas de seguridad

Capacidad

Estas válvulas se fabrican de 1" a 10", con conexiones bridadas o roscadas.

Materiales

Los materiales de los componentes son seleccionados según el servicio. El estándar de fabricación es: cuerpo construido en acero al carbono según ASTM A216 gr. WCB, asiento y obturador construidos en acero inoxidable según AISI 316, cierre compuesto.

CONEXIONES

Las válvulas de transferencia Doma se ofrecen bridadas 150#, 300# y 600#, y roscadas NPT y BSPT.

OPCIÓN DE CIERRE

Como opción en el cierre de la válvula, se ofrece el cierre metal-metal.

MENOR PÉRDIDA DE CARGA

Gracias al diseño y a que la válvula de transferencia cuenta con los pasajes nominales de las válvulas, la pérdida de carga en este sistema se reduce, basado en los lineamientos establecidos por la Norma API 520.

ECUALIZACIÓN

El obturador se ecualiza internamente para mayor facilidad de transición entre las posiciones extremas a partir de 4".

CIERRE COMPUESTO

El aro blando donde apoya el obturador de las válvulas de transferencia Doma, dependerá de las condiciones de proceso informadas.

PARA SERVICIO EN

Refinerías Petroquímicas Industria papelera Alimenticias Laboratorios Siderúrgicas
