Se requiere implementar un instrumento de control que controle el alivio de la línea del oleoducto BND–Cabo NOC. La válvula está ubicada en la entrada de la unidad LACT de YPF en LACh. Como plazo máximo teníamos 60 días para entregar la solución.
Garantizar un control adecuado de la presión de la línea del oleoducto evitando sobrepresiones que pueden ser críticas en el proceso. La válvula opera con las siguientes condiciones críticas:
El control de líquidos a altas presiones representa uno de los desafíos más críticos en instalaciones de transporte y proceso de hidrocarburos. Muy pocos fabricantes cuentan con la capacidad real de diseñar, fabricar y validar soluciones específicas para este tipo de servicio bajo plazos exigentes y condiciones operativas extremas.

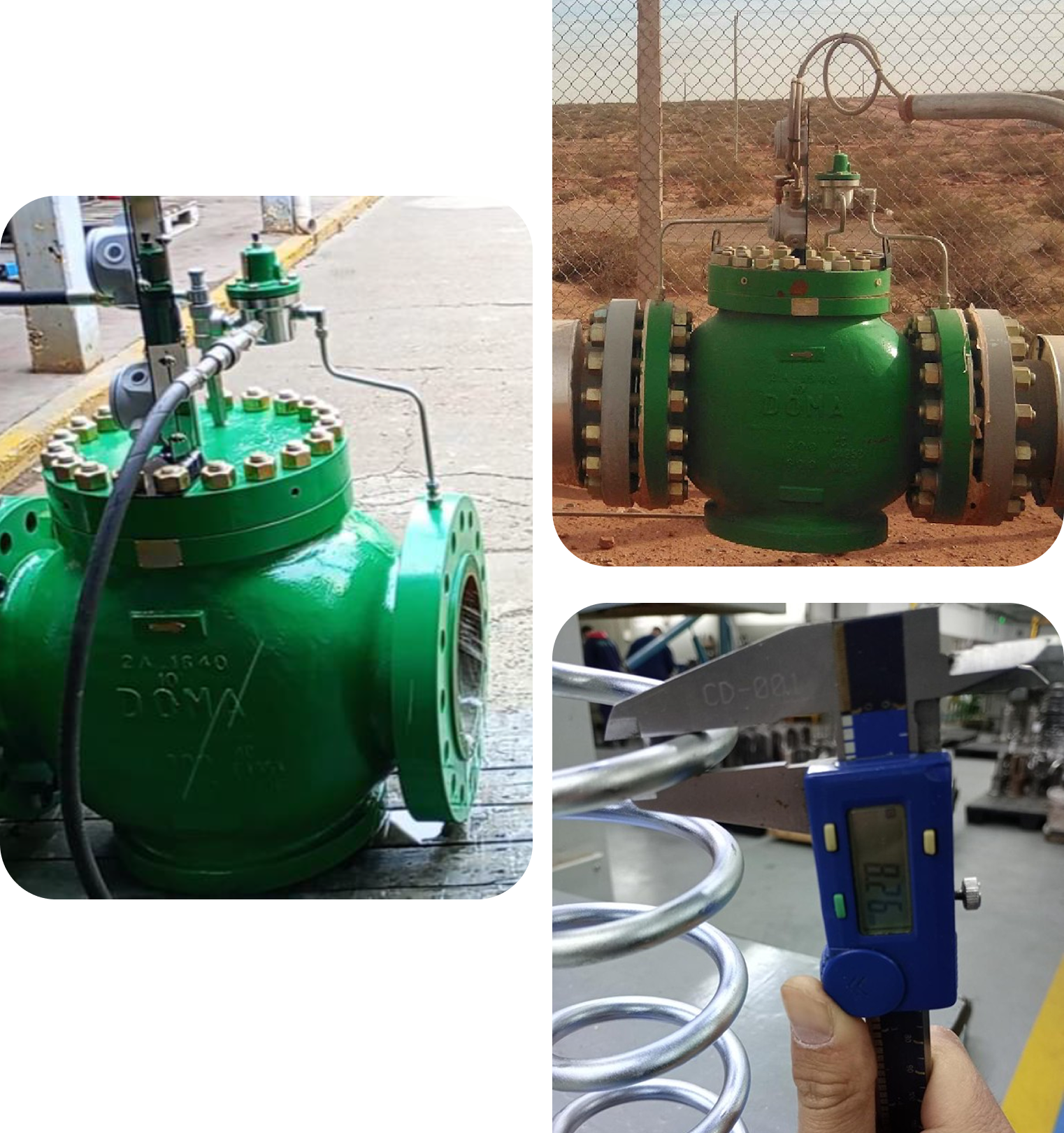

Frente a esta necesidad concreta, el equipo técnico de DOMA —integrado por las áreas de Ingeniería y Comercial— desarrolló una solución integral y específica: el modelo VOP/1099 en configuración backpressure, diseñado para garantizar el alivio preciso y confiable de la presión a la entrada de la unidad LACT.
La válvula fue ajustada al diámetro nominal de la cañería (10”) para asegurar un funcionamiento sin desvíos y se incorporaron instrumentos de medición de final de carrera, permitiendo conocer en tiempo real la posición de apertura y cierre de la válvula.
El control de líquidos a altas presiones representa uno de los desafíos más críticos en instalaciones de transporte y proceso de hidrocarburos. Muy pocos fabricantes cuentan con la capacidad real de diseñar, fabricar y validar soluciones específicas para este tipo de servicio bajo plazos exigentes y condiciones operativas extremas.
El control de líquidos a altas presiones representa uno de los desafíos más críticos en instalaciones de transporte y proceso de hidrocarburos. Muy pocos fabricantes cuentan con la capacidad real de diseñar, fabricar y validar soluciones específicas para este tipo de servicio bajo plazos exigentes y condiciones operativas extremas.
La válvula fue ajustada al diámetro nominal de la cañería (10”) para asegurar un funcionamiento sin desvíos y se incorporaron instrumentos de medición de final de carrera, permitiendo conocer en tiempo real la posición y apertura de la válvula.

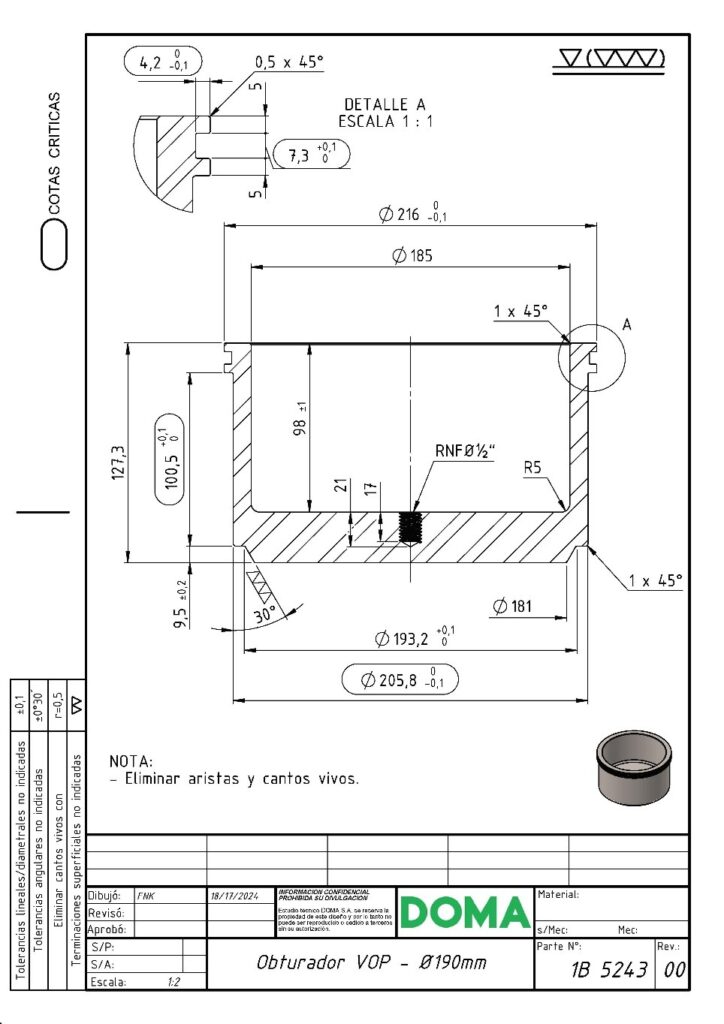

El modelo DOMA VOP fue diseñado íntegramente, incluyendo cuerpo, internos y montaje de accesorios.
El desarrollo se realizó conforme a los lineamientos de las normas ASME B16.34, ASME B16.5 y ANSI/ISA-75.08.1, entre otras, garantizando robustez mecánica, seguridad operativa y confiabilidad en servicio.
El conjunto de internos fue diseñado para dar cumplimiento a las necesidades de caudal del proceso requerido. En cuanto a la especificación del material seleccionado fue en acero inoxidable según AISI 316 con aporte de Stellite. Esta aplicación se ajustó a las exigencias químicas del fluido y aumentar su resistencia a la erosión.
La válvula está comandada por un piloto de control de acción backpressure. Construcción bar stock de acero inoxidable con el fin de controlar presiones acordes a una línea de rating #600. Cuenta con switch eléctricos aptos para zonas explosivas con el fin garantizar la seguridad mientras trasmite la posición inicial y final de la válvula.
Las pruebas hidráulicas de cuerpo y los ensayos funcionales, que fueron realizadas conforme a las normas de rigor, cumpliendo con los objetivos definidos en la etapa de diseño. La inspección presencial del regulador fue llevada a cabo por el cliente en nuestra planta industrial con resultado satisfactorio y el producto demostró un correcto funcionamiento en campo.
Es fundamental destacar que el cliente optó por esta solución desarrollada y fabricada localmente por DOMA, por sobre alternativas internacionales. La confirmación de la eficacia del diseño y la capacidad de la empresa para resolver desafíos críticos de control de alta presión en líquidos se reflejó en la solicitud del producto por parte de otras operadoras.
