VOP

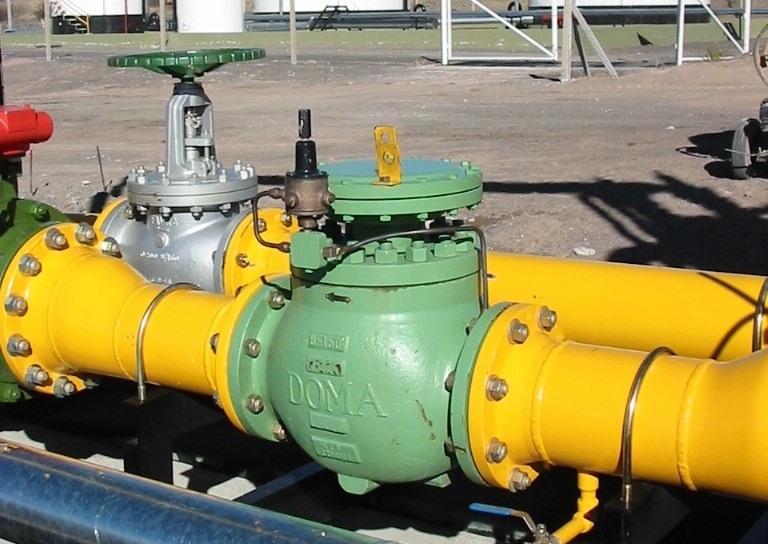

El regulador puede proveer aguas abajo una presión regulada estable a pesar de modificaciones en el caudal de consumo o variaciones en la presión de entrada. También puede controlar la presión aguas arriba funcionando como alivio "backpressure."

INSPECCIÓN

CAPACIDAD

MATERIALES

INSPECCIÓN

CAPACIDAD

MATERIALES

Inspección

La válvula doma VOP constituye un modelo compacto y económico, diseñado primordialmente para su aplicación en separadores de gas-petróleo, aunque es igualmente efectiva en cualquier servicio donde haya acumulación de gases.

Capacidad

Para servicios generales en líquidos y gases. Grandes saltos de presión. Toda la gama de temperaturas. Cierre metal-metal o metal-elastómero. Con tamaños desde Ø1" a Ø8".

Materiales

Los materiales de los componentes son seleccionados según el servicio. El estándar de fabricación es: cuerpo y bonete construidos en acero al carbono según ASTM A216 gr. WCB, asiento y obturador construidos en acero inoxidable según AISI 316 y la jaula en 17-4PH mas H900.

RANGO DE PRESIONES

La presión regulada que se puede obtener con este regulador puede ser desde 0,5 kg/cm² hasta 100 kg/cm², dependiendo del piloto utilizado.

CARACTERISTICA DEF FLUJO

Es la relación porcentual entre la capacidad de la válvula y la carrera. La jaula además de guiar al obturador determina la característica de flujo de la válvula. Al igual que en Válvulas de control DOMA E las configuraciones de características de flujo son: Igual Porcentaje, Apertura Rápida, Lineal, anti cavitación (Nocav) y anti ruido (Sound).

COMPONENTES PRINCIPALES

El regulador está formado por dos componentes fundamentales: la válvula propiamente dicha y el piloto de control. Son elementos complementarios la restricción variable en caso de que lo requiera y las tuberías de interconexión.

CLASE DE CIERRE

El obturador esta diseñado para que pueda montarse en el un aro de cierre dando un tipo de cierre metal- elastómero, logrando una estanqueidad de clase VI.

REPUESTOS

Se ofrece repuestos recomendados para dos años, puesta en marcha, conjunto TRIM o juego de partes blandas de acuerdo a la necesidad del cliente y recomendaciones técnicas.

PARA SERVICIO EN

Refinerías Petroquímicas Industria papelera Alimenticias Laboratorios Siderúrgicas
