SDO

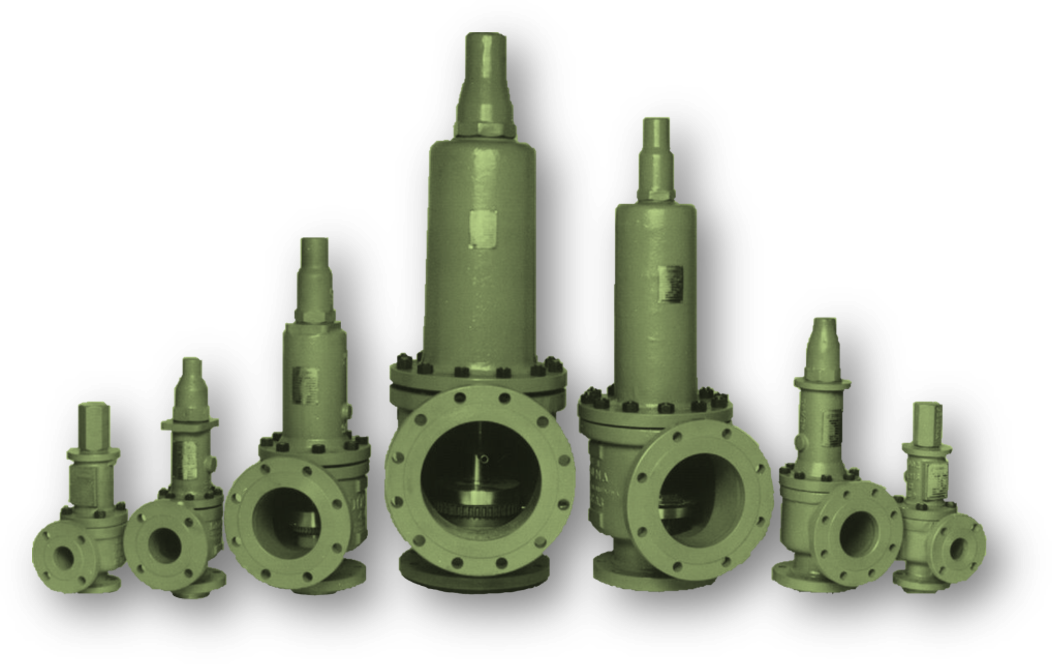

Válvula de seguridad para servicios con toda clase de fluidos. Al contar con un diseño que cumple con los lineamientos de la Norma API 526, cuenta con un único anillo de ajuste, con el cual se logra el recierre esperado en la válvula.

INSPECCIÓN

CAPACIDAD

MATERIALES

INSPECCIÓN

CAPACIDAD

MATERIALES

Inspección

Los componentes de cierre - tobera y obturador - pueden verificarse retirando el bonete y la guía de manera fácil y sin dañar otros internos. Entre el vástago y el porta obturador se coloca una bolilla de acero AISI 420 para absorber cierto grado de desalineación vertical.

Capacidad

Las válvulas doma SDO se fabrican según API 526, esto implica que cuenta con distintos orificios en función de la capacidad requerida. Los mismos van de orificio "D" (1"x2") a "T" (8"x10"), y cubre el rango de series 150# a 2500# según ASME B 16.5.

Materiales

Los materiales de los componentes son seleccionados según el servicio. El estándar de fabricación es: cuerpo y bonete construidos en acero al carbono según ASTM A216 gr. WCB, tobera y obturador construidos en acero inoxidable según AISI 316.

INTERNOS ENDURECIDOS

En función de la temperatura y la presión de set, se realiza un aporte de Stellite .6 (CoCr-A) en la zona de cierre, de esta manera se asegura el correcto funcionamiento y el cierre requerido en servicios severos.

DISEÑO BALANCEADO

En función de la contrapresión informada, se provee el diseño balanceado por fuelle para minimizar los efectos de esta presión a la salida de la válvula.

TEMPERATURA

En función de las temperaturas informadas, se ofrecen las alternativa de construcción de cuerpo y bonete en acero inoxidable o de diseño de bonete abierto. Además, si la temperatura es excesiva, se provee el diseño de bonete extendido.

REPUESTOS

Como repuestos recomendados, se ofrece el juego de juntas correspondiente, dependiendo del modelo de válvula SDO.

ACCESORIOS

Estas válvulas cuentan con distintos accesorios posibles como palanca de pruebas, tornillo traba, entre otros

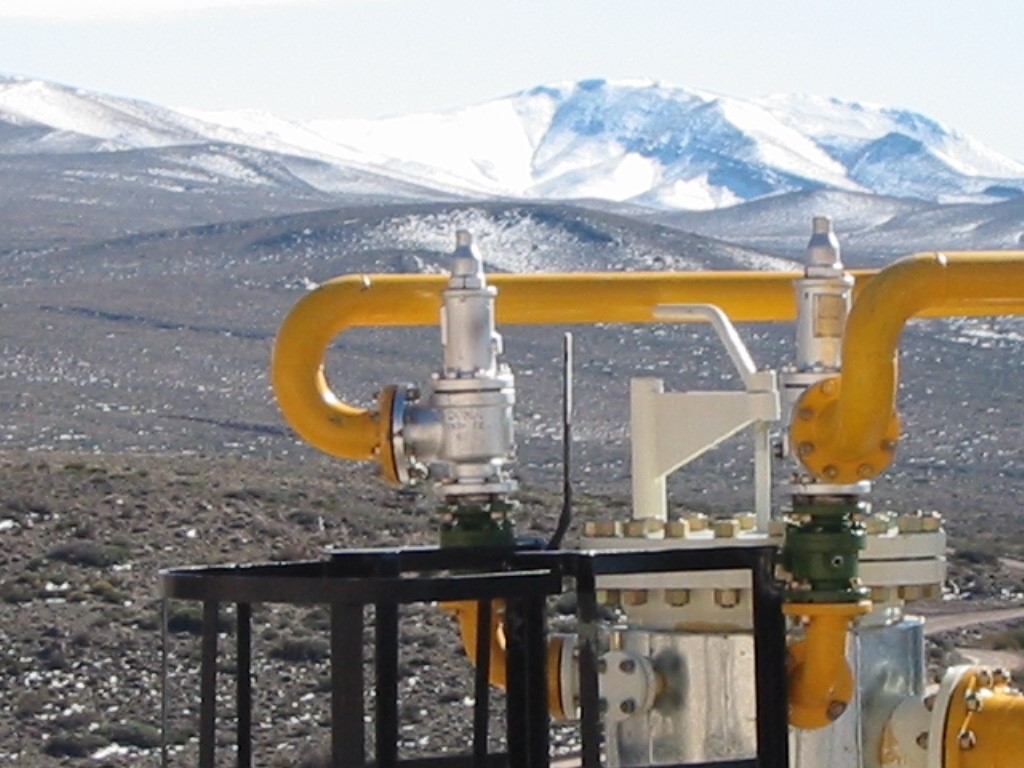

PARA SERVICIO EN

Refinerías Petroquímicas Industria papelera Alimenticias Laboratorios Siderúrgicas
